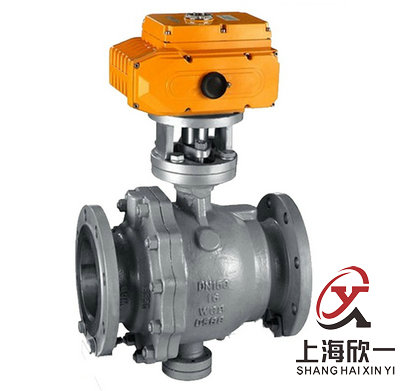

電動固定式球閥
一、產品概述
電動固定式球閥采用固定式球閥與引進型電動執行器組裝而成。主要適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。固定式電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
（1）固定式電動球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
（2）固定式電動球閥采用全通徑或縮徑設計，流通阻力小。
（3）固定式電動球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
（4）每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
（5）具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
（6）耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構
二、主要技術參數
|
公稱通徑DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
公稱壓力(MPa) |
PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB |
|||||||||||||
|
閥體形式 |
兩段式鑄造閥體 |
|||||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|||||||||||||
|
連接形式 |
法蘭式 |
|||||||||||||
|
流量特性 |
近似快開型 |
|||||||||||||
|
泄漏量 |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露) |
|||||||||||||
|
可調范圍 |
250:1 |
250:1 |
||||||||||||
|
基本誤差 |
±1% |
|||||||||||||
|
死區 |
≤1% |
|||||||||||||
|
回差 |
±1% |
|||||||||||||
|
適用溫度 |
PTFE≤180℃；PPL≤280℃；金屬密封≥300℃ |
|||||||||||||
|
配置執行機構 |
可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構 |
|||||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
|||||||||||||
三、主要外形及連接尺寸
|
公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
|
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
|
H |
- |
- |
- |
- |
- |
- |
335 |
385 |
430 |
470 |
590 |
700 |
780 |
950 |
|
|
H1 |
配CHR |
根據所配執行機構而定，配置執行器不同，連接尺寸也不同 |
|||||||||||||
|
配PSQ |
|||||||||||||||
|
A |
|||||||||||||||
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
705 |
840 |
910 |
|
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
650 |
770 |
840 |
|
|
D2 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
435 |
485 |
608 |
718 |
788 |
|
|
n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
12-26 |
12-30 |
12-34 |
12-41 |
12-41 |
|
|
