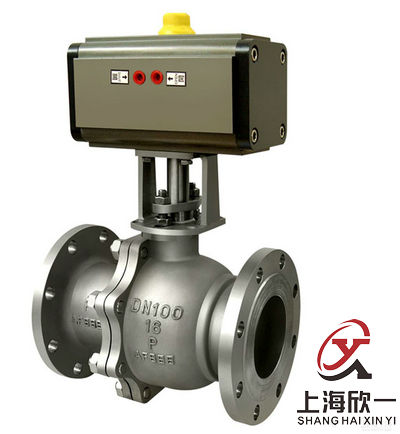

氣動高溫球閥
一、產品概述
氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。密封面采用金屬硬密封閥座，可適用于≤500°以內的介質。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
■ 主要技術參數
● 閥體
|
閥體形式 |
直通鑄造兩段式閥體 |
|
公稱通徑 |
DN15～250mm |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、焊接式 |
|
閥蓋形式 |
整體式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
● 閥內件
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
快開特性 |
● 執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單(雙)作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
■ 主要性能指標
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數KV |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
|
動作范圍 |
0～90° |
|||||||||||||
|
泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
|||||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||||
|
適用溫度 |
對位聚笨：150℃～260℃、金屬閥座：250℃～500℃ |
|||||||||||||
■ 主要性能規范
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7MPa |
|||||||||
■ 主要零件材料
|
1 |
左閥體 |
WCB、CF8、CF8M、CF3M |
|
2 |
右閥體 |
WCB、CF8、CF8M、CF3M |
|
3 |
閥座 |
(PPL、304、316)+彈簧 |
|
4 |
球體 |
2Cr13、304、316 |
|
5 |
閥桿 |
2Cr13、304、316 |
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
7 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |
● 國標閥體外形結構尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根據所配執行器而定 |
|||||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
A、A1 |
根據閥門所需力矩而定，配置執行器不同，外形尺寸也不相同 |
|||||||||||||
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
